RAID BOX
|
|
|
ARAID M300
|
|
|
|
|
|
|
|

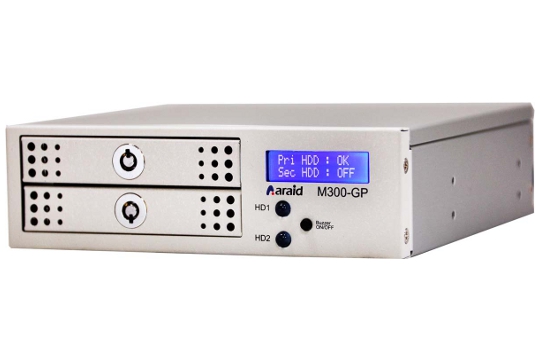

製品概要
|
HDDの着脱もしやすいリムーバブルトレイ式のハードウェアRAIDコントローラを搭載したRAIDユニットで、
ハードウェアRAIDコントローラは製品に内蔵されているため、追加のRAIDカードなどは不要。
HDDの障害時にはブザーとLCDでお知らせをします。
自動再構築機能(Auto Rebuilding)も搭載されているため、破損したHDDを交換し新規HDDを差し込むだけで Rebuild を開始します。
内部処理にパラレルATAへの変換を行いませんので、全体のパフォーマンスが大幅に向上しています。
シリアルATA接続時はシーケンシャルアクセス時の速度200MB/s超えを実現。
Rebuild速度も大幅に向上し、ARAIDM100シリーズと比べ60%UPとなっています。
好評だった、山洋製FANも引き続き搭載されます。
|
|
|
|
|
製品の注意事項
|
■対応のRAIDLevel
日本代理店としては、RAID1以外のRAID Levelはサポート対象外とさせていただきます。
|
■NCQの対応に関して
本製品はAHCIに対応しておりますが、NCQには対応いたしません。
|
■本体(製品自体)のホットスワップについて
ホットスワップ対応のインターフェースにおける本体(製品自体)のホットスワップを行うことはできません。
|
■OSのインストール時のトラブル
Windows Vista以降のOSの場合；
インストールデバイスとして初期インストールを行う場合。
システム領域の作成を行うことができない為にインストールすることができない場合があります。
この警告が発生した場合、パーテション作成をしフォーマットまでを行ってください。
その後、一度インストーラを出て再起動を行ってください。
再起動後、インストールを実施することができるようになっております。
LinuxOSの場合；
Linux OSにおいて、S.M.A.R.T.取得によってHDDの障害が表示されることがあります。
|

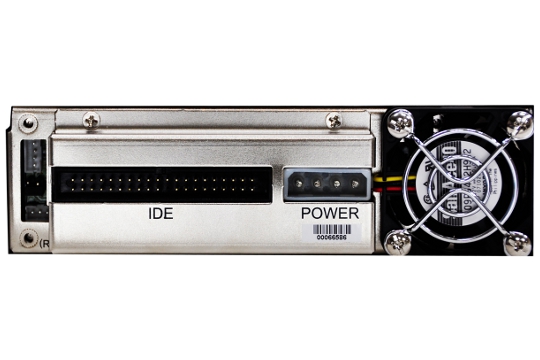

■パラレルATAでの動作について
パラレルATAは変換ブリッジによるオプションとなります。
環境によっては、UDMA2 に固定されてしまう障害があります。 抜本的な解決策は現状ございません。
また、パラレルATAブリッジ接続時のブートデバイス利用はサポート対象外となります。
|
■チップセットについて
SATA3Gb/S以下の転送速度にオートネゴを行う場合、製品が正常に認識されないことがあります。
コントローラの設計上、1.5Gb/sまでの速度のSATAインターっフェースとの接続を行う場合、
製品が正常に認識されないことがあります。
SATA3Gb/sで認識可能なRAID機能のないIFに接続を行なってください。
|
■搭載するHDDやSSDについて
RAID向けに製造された Enterprise モデルや、24h動作を前提とした DataCenter モデルをご利用ください。
デスクトップ・省電力モデルのHDD/SSDでは、センサ数やコマンドの省略化による振動対策の有無で
コントローラが正常な動作把握を行えない事があります。
又、HDD/SSD メーカ自体がRAIDでの利用を推奨・サポートをしていないモデルも存在します。
デスクトップモデル等のHDD/SSDを採用する場合は、自己責任の上十分な検証を実施してください。
|
■AFT が採用されたHDDへの対応
物理セクタが4KiBに拡大されたHDDに関しては、対応したOSにて運用を行ってください。
製品としては、論理512Bで構成されているHDDであれば問題なく動作いたします。
具体的な例;
WindowsXPは、物理セクタが4KiBとなったHDDに対応いたしませんのでブートデバイスでは
ご利用になることはできません。
データデバイスとしてご利用になる場合のみ、Windows7等の対応OSで
パーテション作成、フォーマットをすませた後にご利用ください。
速度遅延だけでなく、セクタの位置ズレによるデータ消失の危険性があります。
|
|
|
|
|
機能解説
|
■Hotswap
Diskの障害時などに、システムの電源を落とすことなくDISKの入れ替えを可能にする機能です。
シリアルATA ハードディスクの場合には、ハードディスクがSerial ATA Revision 2.5規格でサポートしているhotswap機能に対応している必要があります。
|
■Auto Rebuild
障害時にHDDを差し替えるだけで、自動でrebuildを開始する機能です。
Build/Rebuild中のシステムシャットダウンは絶対に行わないでください。
|
|
|
|
|
製品仕様
|
|
型番
|
ARAID M300
|
|
色
|
白・黒
|
|
コントローラ
|
Accordance製 非公開
|
|

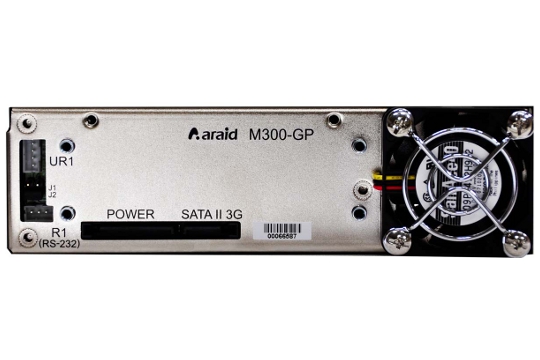

PCインターフェース
|
SerialATA
※動作モード SerialATA2.5(3.0Gbps)
※NCQ(Native Command Queuing)非対応
|
|
HDDインターフェース
|
SerialATA
|
|
HDD動作モード
|
SATA 3.0Gb/s , 1.5Gb/s
|
|
RAIDレベル
|
RAID Level 0, 1
|
|
機能
|
ホットスワップ
HDDフェールアラーム(ブザー音)
自動修復機能
LCD表示機能: Disk・エラー(温度,FAN)
LED表示機能: HDD アクセス
監視機能:SNMPドライバーを標準添付 MIB, MIB II 対応
※SNMPマネージャを別途ご用意ください。 またSNMP利用に関するお問い合わせはお答えできません。
※エージェント・ソフトウェア共にサポート対象外となります。ホットスワップ
|
|
冷却FAN
|
山洋製 4Cm FAN
|
|
取り付けスペース
|
5.25ｲﾝﾁ 拡張ベイ1台分
|
|
外形寸法
|
43mm(H) X 146mm(W) X 165mm(D)
|
|
オプション製品型番
|
|
トレイ型番
|
|
|
パラレルATA変換 ブリッジ
|
|
|
|
|
|
必要システム条件
|
製品を接続することが可能なインターフェースを所持するIntel純正チップセットを使用したPC/AT互換機(DOS/V)
|
※
|
サーバー及びワークステーション向けプロセッサ及びチップセットでの動作は保証いたしかねます。
|
|
※
|
インターフェース側でRAID機能を所持する場合正常に動作できない場合がございます。
|
|
※
|
本製品に使用する内蔵電源ケーブルは、分岐・延長等を絶対に行わないでください。
電圧が降下するため製品が正常に動作しない場合があります。
|
|
|
|
|
|
対応OS
|
Microsoft Windows XP , Windows Vista , Windows 7 , Windows Server 2003 /R2, Windows Server 2008 /R2
※64bit版にも対応しております。
※最新の更新・修正内容が適用されていることが前提となります。(SPを含む)
※付属のソフトウェアはサポート対象に含まれません。
※Windows2000の場合特定の環境によっては対応できない場合がございます。
※下記のOSは代理店によるサポートは致しません。
Linuxの各ディストリビューション , Solaris , MacOS , FreeBSD , NetBSD 他
|
|
|
|
|
ファームウェア/ソフトウェア
|
|
ファームウェア
|
|
100519.1
|
評価・検証バージョンの為。 情報非公開
|
|
100707.1
|
[修正] S.M.A.R.T.情報の正常回答 ※IFtoRAID間
[修正] AHCIモードへの対応
|
|
